- 產品名稱：工業線束
- 所屬類別：工業線束加工
產品概述：
工業線束加工就找專業的上海線束加工生產廠家上海二祥電子，本公司專業致力于各種線束研發及制造，已擁有超過20余年的專業經驗,歡迎直接與我們聯系。
工業線束加工主要經營：工業設備線束加工，發動機線束線束加工, 工業特種線纜線束加工，金融設備工業線束加工、機器人工業線束加工、UPS電源工業線束加工、存儲設備工業線束加工、工業吸塵器工業線束加工、電梯工業線束加工、通訊設備工業線束加工。
二祥電子線束加工產品具有高柔性、耐磨、耐折、耐油、耐彎曲、抗拉、抗扭、抗干擾、抗老化等一系列獨有的特性。
本公司專業從事各國安規認證的線束加工，主要涵蓋：伺服線束，電子線束加工,工業線束加工，光優線束加工特殊線材,醫療設備線束加工、通訊網絡線束加工、照明線束加工、家電類線束加工，以及電器配線,開關線材,汽車線束,顯示器配線,非標電子線,多芯線,排線,硅膠線,AC電源線,DC電源線,USB電源線的線束加工。
在上海選線束加工就來上海二祥電子，可按客戶要求定制，交貨及時快速,來圖來樣迅速啟動生產,多次產品質量檢驗,保證加工質量，價格優惠。

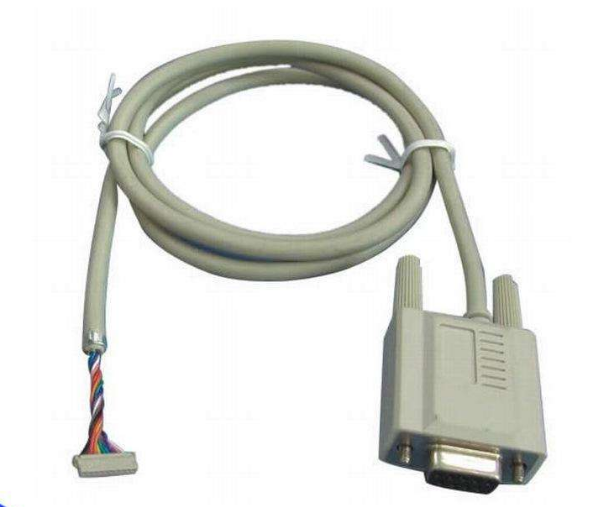

工業線束加工產品圖片：
工業線束加工的標準：
１． 備料：
依據生產計劃單，領取相應的備料清單。
按照備料清單，作業人員到倉庫領取相應的原材料，原材料領取應以套材使用，避免浪費。
領取各類原材料時，應注意各材料的質量，對有明顯質量問題的材料，不能領取。
原材料領出倉庫后，分類擺放在作業現場待用，并在各原材料上作好標記，防止出錯。
2. 制作部件：
依次解體各部件。
依據線路表格和部件連接圖制作線號，備件線號均制作２只待用。
根據線路表格的數據，從線圈中量裁相應長度的電線。
將電線與部件相連端剝線，剝線長度根據端子制定，用手將分散的鍍錫銅線擰緊。
將制作備用的線號套入該線的兩端，未剝線頭端用紙膠帶固定。
將部件中的插芯與已剝線相配，并用相應的鉗口壓著，檢查壓著后的外觀質量。
將制作完成的線端頭插芯按照部件圖紙的位置插入部件中，并用手將電線往回稍用力試拔，確認拔不出后即完成；如拔出插芯，應重復該步驟。
部件連線，依照編號從小到大的次序進行。
所有的插芯完成后，部件出線處，應用黑膠帶纏繞，將部件組裝待用。
檢驗：由檢驗員全檢，合格產品流入下工序，不合格品返工。
3. 布線：
將印有Ａ、Ｂ端的線路表格歸納整理。
將相應工裝固定在工作臺上。
依據線路表格將線分別按照工裝和表格的線路鋪設，量取相應的長度后剪斷。
將相應的線號套入該根線的兩端，并用紙膠帶固定好線號。
所有的Ａ、Ｂ端線鋪設完成后，將部件的線依據線路走格鋪設，方法與Ａ、Ｂ端鋪線相同。
４. 整理布線。
檢驗：由檢驗員全檢，合格產品流入下工序，不合格品返工或申請報廢。
５. 捆綁：
按照模板紅線的位置捆扎，每個紅線位置上匝一卡條。
如在同一線束上，相鄰兩個卡條間超過１０ＣＭ時，應在兩卡條的中間部增加一卡條。
模板上注明用膠帶纏繞的部分應用相應顏色的膠帶纏扎。纏扎的厚度應多余２層（或２層）。
所有的線卡條應松緊適中，保證卡內的線不易抽動。
６. 剝線：
剝線的長度規定為：插入端子部分長0.5mm
剝線應選用相應的剝線鉗，保證不損傷絕緣層內的導線。
根據表格，確定線的總長、Ａ、Ｂ長。并確定剝線的位置。
清理剝落的絕緣層，整理工作面。
７. 壓端子
按照工裝或線路表格的端子型號，選擇端子。
將剝開的線用手擰緊。
將相應的端子配套在電線上。
選擇相應的鉗口。注：紅色的鉗口壓著絕緣層為紅色的端子，藍色的鉗口壓著藍色的端子，黃色的鉗口壓著黃色的端子。
將鉗口放置在適當?shù)奈恢?，用手調整好端子和壓著的位置。
檢查端子的位置，確認無誤后用手握緊手柄用力壓下。
檢查端子壓著后的外觀情況。
檢驗：由檢驗員全檢，合格產品流入下工序，不合格品返工或申請報廢。
８. 整理：
將整個線束從板取出。
把線束上卡條伸長的部份用尖刀削除。
將固定線號的紙膠帶清除。
成品檢驗。由檢驗員全檢，合格品包裝后入庫，不合格品返工。
